Hogyan működik a liftajtó-meghajtó, és mikor kell megjavítani vagy kicserélni?

A liftajtó-meghajtás egyike azoknak az alkatrészeknek, amelyeket senki sem vesz észre, amíg le nem áll. A motorosok arra számítanak, hogy az ajtók azonnal kinyílnak, amint az autó megérkezik, és néhány másodperc múlva simán becsukódnak anélkül, hogy becsípnék a hüvelyt vagy a babakocsi kerekét. Az egyszerű élmény mögött egy precízen megtervezett motorok, szíjak, görgők és érzékelők rendszere húzódik meg, amelynek naponta több ezer ciklust kell végrehajtania hiba nélkül. Ez a cikk leírja, hogy valójában mit csinál egy liftajtó-meghajtás, a különböző típusokat, hogyan lehet észrevenni a problémákat, mielőtt az meghibásodásgá válna, és mit kell figyelembe venni, amikor elérkezett a javítás vagy a csere ideje.

Mit csinál valójában egy liftajtó-kezelő?

A liftajtó kezelő az a mechanikus és elektronikus egység, amely a fülkeajtó (a felvonófülkéhez csatolt ajtó) és a felvonóajtó (a felvonófülke ajtaja) összehangolt mozgással történő kinyitásáért és zárásáért felelős. Amikor a felvonó megérkezik egy emeletre, az ajtókezelő jelet kap a vezérlőtől, bekapcsol egy motoros mechanizmust, és mozgatja a kabin ajtaját, ami viszont kinyitja a lépcsőház ajtaját egy lapát-görgőnek nevezett kapcsolószerkezeten vagy tengelykapcsoló-rendszeren keresztül. Ugyanez a folyamat fordítva történik, amikor az ajtók bezáródnak.

Az egyszerű nyitáson és záráson túl az ajtómeghajtás kezeli a várakozási időt (mennyi ideig maradnak nyitva az ajtók), az akadályokra válaszul újranyit, és a sebességet a terhelés vagy a használati minta alapján állítja be. A modern ajtómeghajtások biztonsági élekkel, infravörös fényfüggönyökkel és mozgásérzékelőkkel vannak beépítve, amelyek mindegyike információt továbbít a meghajtásnak, így az azonnal reagálni tud, ha valami vagy valaki az ajtóban van.

A felvonóajtó-kezelők fő típusai

Az ajtómeghajtások az évtizedek során jelentős fejlődésen mentek keresztül, a tisztán mechanikus összeköttetésektől a teljesen digitális, zárt hurkú rendszerekig. A különbségek megértése segít az épülettulajdonosoknak és a technikusoknak tudni, mivel dolgoznak, és milyen frissítési utak léteznek.

AC motorral hajtott kezelők

Ase are older-generation operators that rely on an AC motor combined with a mechanical cam or linkage system to control the door's speed profile. They are reliable and relatively simple, but they offer limited flexibility in adjusting opening and closing speeds, and they tend to be noisier than newer alternatives.

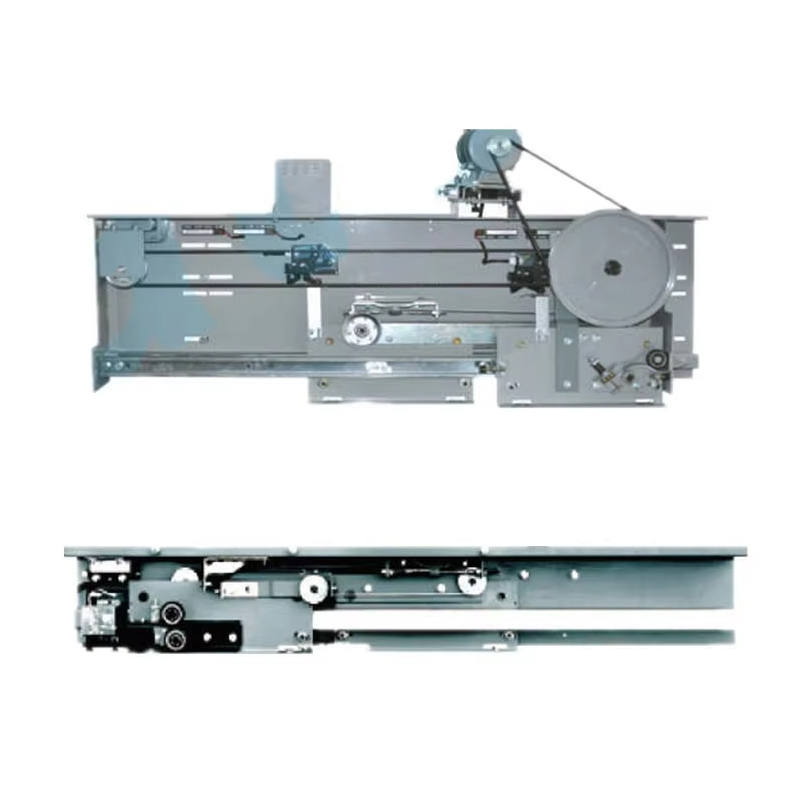

VVVF (Variable Voltage Variable Frequency) kezelők

A VVVF ajtómeghajtások frekvenciaváltót használnak a motor fordulatszámának elektronikus szabályozására, nem pedig mechanikusan. Ez egyenletesebb gyorsítást és lassítást, csendesebb működést és programozható sebességgörbéket tesz lehetővé, amelyek különböző ajtósúlyokhoz és nyílásszélességekhez hangolhatók. Az elmúlt tizenöt évben telepített felvonók többsége ilyen típusú kezelőt használ.

Lineáris motoros ajtókezelők

A lineáris motoros meghajtások teljesen kiiktatják a szíjakat és a szíjtárcsákat, lineáris indukciós motort használva az ajtólapok közvetlen meghajtására. Ez a kialakítás csökkenti a mechanikai kopást, csökkenti a karbantartási igényeket, és rendkívül precízen szabályozza az ajtó mozgását, így népszerű választás a nagy forgalmú épületekben, például kórházakban és irodatornyokban.

Kulcsfontosságú alkatrészek az ajtókezelő rendszeren belül

Az ajtómeghajtás nem egyetlen alkatrész, hanem együtt működő alkatrészek együttese. Az egyes darabok ismerete sokkal könnyebbé teszi a problémák diagnosztizálását, ha valami rosszul esik.

A meghibásodott ajtókezelő gyakori jelei

Az ajtóhajtással kapcsolatos problémák ritkán jelennek meg a semmiből. Szinte mindig vannak olyan korai figyelmeztető jelek, amelyek, ha időben észlelik, megakadályozhatják a rendszer teljes meghibásodását vagy a lift nem tervezett leállását.

• A szokásosnál észrevehetően lassabban vagy gyorsabban nyíló vagy záródó ajtók
• Csiszoló, nyikorgó vagy kattogó hangok az ajtó mozgása közben
• Azok az ajtók, amelyek ugrálnak, tétováznak vagy leállnak útjuk során
• Azok az ajtók, amelyek nem záródnak teljesen, ismételt újranyitási ciklusokat indítva el
• Látható kopás a hevedereken, görgőkön vagy az ajtósínen
• Az ajtó időtúllépésével vagy nyomatékhatáraival kapcsolatos hibakódok a vezérlőn

Ha a fenti tünetek bármelyike megjelenik, érdemes azonnali vizsgálatot ütemezni. Az ajtókkal kapcsolatos problémák a liftek beszorulásának és a nem tervezett leállások leggyakoribb okai, így a korai odafigyelés megtérül mind a biztonság, mind az elkerülhető javítási költségek terén.

Rendszeres karbantartás, amely meghosszabbítja a kezelői élettartamot

Mint minden állandó használat alatt álló mechanikus rendszer, az ajtómeghajtásnak is óriási haszna származik a következetes karbantartási rutinból. A legtöbb gyártó a szemrevételezés, a kenés és a kalibrálás kombinációját javasolja, amelyet havonta vagy negyedévente végeznek el, a használati mennyiségtől függően.

• Vizsgálja meg és kenje be az ajtógörgőket, síneket és zsanérokat, hogy megakadályozza a súrlódás kialakulását
• Ellenőrizze a szíj feszességét, és cserélje ki a repedést vagy kopást észlelő szíjakat
• Tesztelje a biztonsági élt és a fényfüggöny-érzékelőket az akadályok pontos észleléséhez
• Ellenőrizze, hogy az ajtónyitás és -zárás időzítése megfelel-e a kódkövetelményeknek és az épülethasználati igényeknek
• Tisztítsa meg a port és a törmeléket a sínről és a tengelykapcsoló-mechanizmusról, amelyek zavarhatják a sima kapcsolást
• Győződjön meg arról, hogy a vezérlő firmware és beállításai naprakészek, ha a kezelő digitális meghajtót használ

A nagy utasforgalmat bonyolító épületeknek, például a lakótornyoknak vagy a tranzit csomópontoknak a karbantartási ütemterv gyakoribb vége felé kell hajlaniuk, mivel az ajtóciklusok gyorsabban halmozódnak fel, és nagyobb terhelést jelentenek a mozgó alkatrészekre.

Javítás versus csere: Hogyan döntsünk

Amikor az ajtómeghajtás folyamatos problémákat mutat fel, az épülettulajdonosok választhatnak, hogy megjavítják a meglévő egységet, vagy teljesen lecserélik egy modern rendszerre. Számos tényezőnek kell vezérelnie ezt a döntést.

Az életkor gyakran a legnagyobb tényező. A tizenöt-húsz évnél idősebb üzemeltetők gyakran használnak nehezen beszerezhető alkatrészeket, és előfordulhat, hogy a gyártó leállítja a cserealkatrészek gyártását. Ezekben az esetekben a meghajtás teljes frissítése, amely néha egy szélesebb körű ajtórendszer-korszerűsítéssel párosul, idővel költséghatékonyabb, mint egy elöregedett egység folyamatos javítása.

A meghibásodások gyakorisága egy másik kulcsfontosságú mutató. Ha egy épület évente több mint néhány alkalommal kér ajtóval kapcsolatos szervizt, a javítások halmozott költsége az állásidő kellemetlenségeivel együtt általában meghaladja az új meghajtás előzetes költségeit. Ezenkívül az újabb VVVF és lineáris motoros kezelők kevesebb energiát fogyasztanak és csendesebben működnek, ami javíthatja a bérlői elégedettséget és csökkentheti a hosszú távú üzemeltetési költségeket még a karbantartási megtakarításon túl is.

A megfelelő ajtómeghajtó kiválasztása épülethez

Nem minden épületben ugyanazok az ajtómeghajtási igények. A megfelelő típus kiválasztása magában foglalja a forgalom nagyságának, az ajtó méretének és súlyának, a zajtűrésnek és a költségvetésnek az egyensúlyát.

Egy olyan felvonó-vállalkozóval való együttműködés, aki ismeri az épület sajátos forgalmi szokásait és ajtóméreteit, segít abban, hogy a kiválasztott kezelő ne legyen alulteljesítve a munkához, és ne legyen szükségtelenül drága a tényleges igényekhez képest.

Utolsó gondolatok az ajtók zökkenőmentes működéséről

A elevator door operator may be a small part of the overall elevator system, but it has an outsized impact on rider experience and safety. A well-maintained operator opens and closes quietly, reliably, and safely thousands of times a day, while a neglected one becomes a frequent source of complaints, entrapments, and costly emergency repairs. Regular inspection, timely part replacement, and choosing the right operator type for a building's specific traffic demands are the three pillars that keep this often-overlooked component running the way it should.
